拖曳式瞬变电磁仪 TEM
超浅层瞬变电磁仪，拖曳式瞬变电磁仪时间模式测量数据实时上传，中国国产仪器，具有完全自主知识产品。全流程数据安全。 超浅层瞬变电磁仪，探测深度0-5米，0-10米，10米-30米以浅，用于浅地表工程地质和地球物理探测，如土壤结构、岩土体结构精细探测。 超浅层瞬变电磁仪，兼容北斗（可定制）、GPS、格罗纳斯、伽利略多种卫星定位，定位精度高。 超浅层瞬变电磁仪，支持定制化开发和仪器生产。
拖曳式瞬变电磁仪照片
拖曳式瞬变电磁仪特色
- 中国国产设备，全流程数据安全：数据采集、传输、保存、处理、分析；
- 数据处理和解释软件，支持定制化开发，联合研发；
- 本土化应用；
拖曳式瞬变电磁仪技术优势
拖曳式瞬变电磁仪，具有以下几大核心技术和技术优势
| 产地 | ： | 中国 |
| 安全 | ： | 数据安全 |
| 导航 | ： | 北斗、兼容多种定位系统，可定制 |
| 测量模式 | ： | 点测、时间模式、连续测量、拖曳式、吊挂式 |
| 线圈 | ： | 发射线圈和接收线圈为同心圆，接收线圈为小线圈 |
| 传感器 | ： | 发射线圈和接收线圈，水平共面，线圈直径尺寸可定制 |
| 测量 | ： | 线圈测量无需接地 |
| 定位 | ： | 发射线圈接收线圈为同心圆，目标体XY坐标直接定位且定位精确 |
拖曳式瞬变电磁仪技术参数
| 仪器名称 | ： | 超浅层瞬变电磁仪 |
| 仪器型号 | ： | IGGETEM-30B |
| 测量方式 | ： | 时间模式(车载、拖曳式测量) |
| 发射机 | ||
| 最高发射电压 | ： | 40V |
| 最大发射电流 | ： | 10A |
| 发射电流波形 | ： | 双极性方波，占空比50% |
| 方波宽度 | ： | 4、10、20、40mS可选 |
| 接收机 | ||
| 动态范围 | ： | ±0.8V |
| 模数转换器 | ： | 18位 |
| 通道增益 | ： | 4级浮点放大 |
| 采样率 | ： | 250kHz(4μS时间间隔) |
| 最小分辨率 | ： | 0.5μV@晚期道 |
| 叠加次数 | ： | 32、64、128、258、512、1024、2048、4096次可选 |
| 采样窗口 | ： | log10、log14、log20可选。 |
| 传感器 | ||
| 传感器 | ： | 带补偿的线圈 |
| 传感器装置 | ： | 水平共面 |
| 电源 | ||
| 输出电压 | ： | 0～30V连续可调 |
| 最大输出电流 | ： | 10A |
| 软件 | ||
| 采集软件 | ： | 内置采集软件 |
| 处理解释软件 | ： | 超浅层瞬变电磁仪，配置了功能强大的后处理软件，有独具特色的数据预处理能力；集传统正、反演与独特的多参数快速反演与一体；可处理多种装置形式的瞬变电磁TEM数据；使用方便，界面友好。 |
拖曳式瞬变电磁仪
区域地质调查
土壤分布探测、土壤底界面探测、土壤分层厚度探测
水利土坝坝体结构和渗漏探测
堤坝内部结构和渗漏探测
地下水分布探测
管线探测
管线渗漏探测
土壤污染探测
地下空洞探测、城市道路路基病害探测
滑坡体探测
UXO探测
拖曳式瞬变电磁仪应用场景

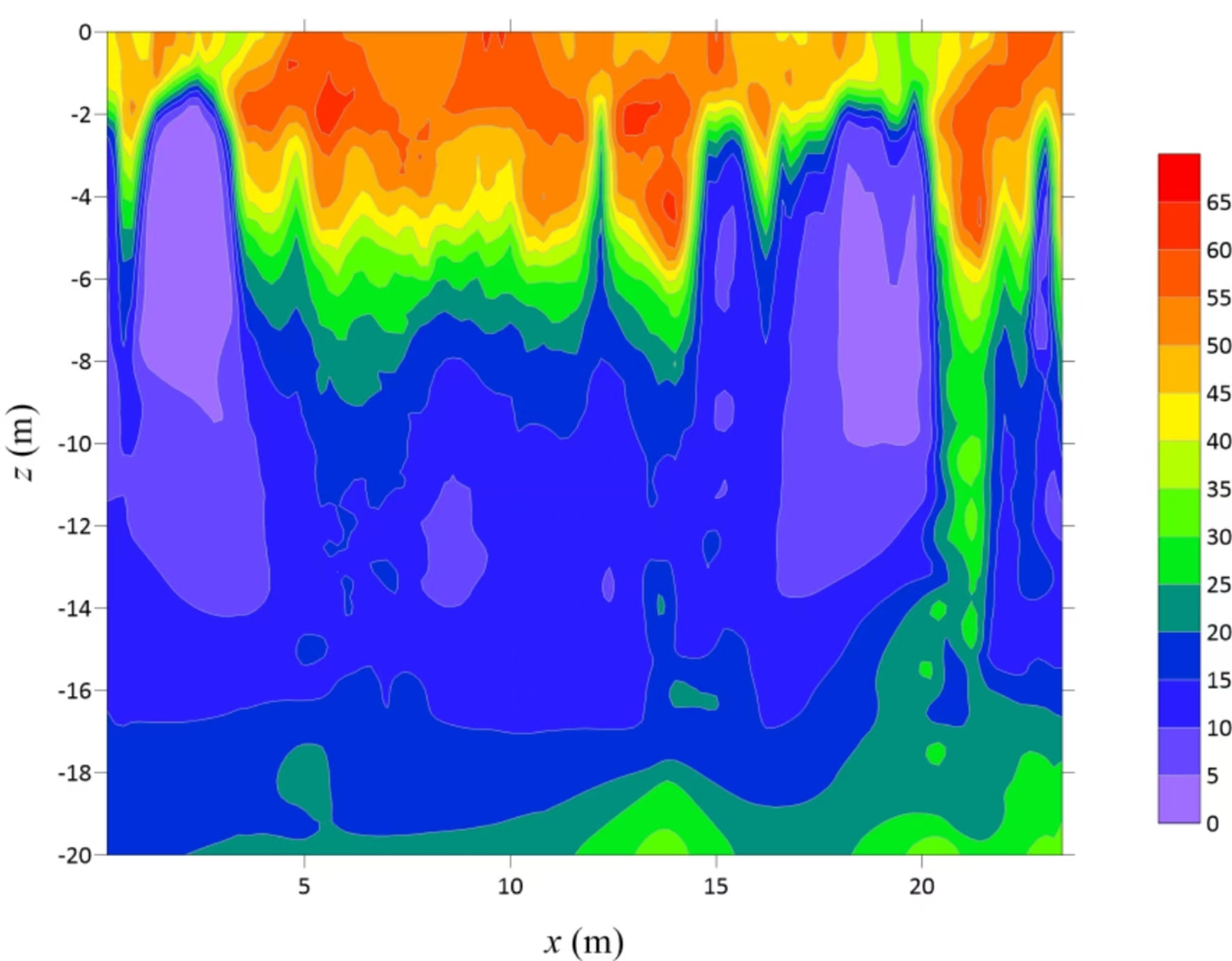

水库堤坝结构和渗漏探测
